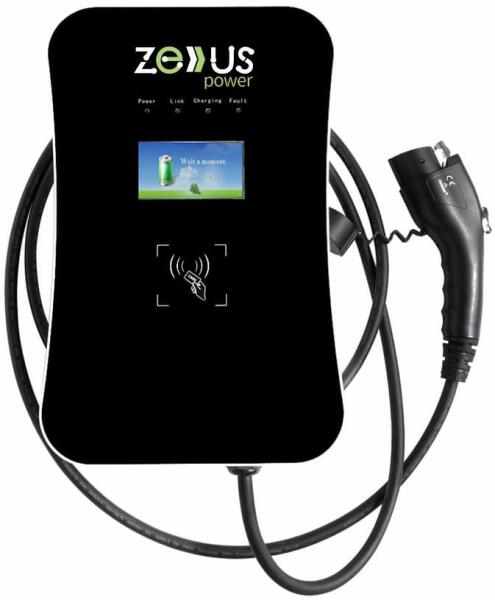

Magas biztonsági szintÜtésálló és vízállóTúlmelegedés elleni védelemRövidzárlat elleni védelem Túlfeszültség elleni védelemTúlterhelés elleni védelemÁltalános információkTermék megnevezése: 11kw ZEUS SMART fali töltőSzabvány: IEC SzabványosTermék minőségi bizonyítvány: CE, ROHS, REACHTípus:  M3W316ENNévleges AC bementi feszültség: 380V ±10% 50/60 HzNévleges teljesítmény: 11kw/16ampÁllítható töltőáram: 6a-32aCsatlakozó típus (autó oldal): IEC 62196-2 (Type 2/Mennekes) csatlakozó 5 méter kábellelEVSE töltési mód Mode 3 TöltésFelhasználói interfész és vezérlésVezérlés, töltés indítás és leállítás 1. Automatikus töltésindítás és leállítás 2.  RFID kártyás indítás és leállítás 3.  Appilkációs vezérlés (iPhone és Android)LCD kijelző: színes 4.3-inch LCD kijelzőLED kijelző: 4 db LED kijelző -Power/Connect/Charging/FaultKommunikác ióInternet kapcsolat: Ethernet/LAN (RJ-45) és WIFI 2.4 GhzKülső kommunikáció: OCPP 1.6J / RS 485Működési tartományMűködési hőmérséklet -30C-től + 55C-ig külső környezetTárolási hőmérséklet -40C-től + 75C-ig külső környezetIP védettség IP54Páratartalom 95% (nem lecsapódó)Védelem： B típusú RCDTúlfeszültség védelem Igen Alacsony feszültség védelem IgenTúlterhelés védelem Igen Rövidzárlat védelem IgenSzivárgás védelem Igen Földelés védelem IgenTúlmelegedés védelem Igen Túláram védelem IgenTermék fizikai jellemzőiMéret (Magasság x Szélesség x Mélység mm): 410 x 260 x 164Súly: 1-fázisú＜10kg; 3-fázisú＜12kgKábel hosszuság:  5m vagy 7.5 méter opció szerintAnyaga:  Első panel: edzett üveg; Hátsó panel: FémTanusítványok (CE):M3W332EN-CE-LVD--20231116. pdfM3W-M3B-NB-RED-6869-20231123_240614_1 01305. pdfHasználati útmutató: GYIK:A használati útmutatóban meghatározott telepítési információk gyors összefoglalása:■ 1. lépés: csatlakozzon a töltő WiFi hotspotjához. Tartsa laptopját/telefonját olyan állapotban, hogy csatlakozhasson WiFi hotspotokhoz. A bekapcsolás után két percen belül a töltőállomás WiFi hotspotot biztosít hozzáférési pontként az otthoni/helyi wifi konfigurálásához. Csatlakozzon a WiFi hotspothoz, amelynek neve "EVSE-12345678"-hoz a WiFi hálózaton. A hotspot csatlakoztatásához nem kell a kezdeti jelszó■ 2. lépés: Jelentkezzen be a beállításhoz. Írja be a 192.168. 4.1 kódot a Google Chrome vagy a Microsoft Edge címsorába, miközben csatlakoztatva van a töltő wi-fi-jéhez, így elérheti a 6-7. ábrán látható EVSE KONFIGURÁCIÓT. (a Microsoft IE nem tudja elérni ezt az IP-címet. ) A bejelentkezési jelszó (12345678). ■ 3. lépés: Konfigurálja az elektromos töltőállomás internet kapcsolatát. Adja meg az otthoni wifi nevét (SSID) helyes wifi bejelentkezési jelszót (password) - Save - Restart. A "Charge Current" beállításával, megadhatja a maximális töltőáramot. ■ 4. lépés: Amennyiben van internet kapcsolat a töltőn, akkor lehet az applikációhoz (WE E-Charge applikáció letöltése után) hozzárendelni a töltőt. (csatlakoztassa az autót és, amikor kiírja a QR kódot a kijelzőn, azt kell beszkennelni)Tipp: Az RFID kártya 10 másodpercig tartó hozzáérintéssel a töltőn megjelölt helyére, válthat üzemmódot. 1. üzemmód: plug and play, 2 üzemmód: töltés indítása kártyával vagy applikációval. Használati útmutatóAPPbemutato-es-hasznalati. pdfZEUSmanualfinalv. pdfWe E-Charge applikáció letöltése (Google play vagy iPhone App store):
